Energie – Solaranlage und Speicher

Die Energie-Seite liest Wechselrichter und Heimspeicher direkt über Modbus TCP aus – lokal im Heimnetz, ohne Cloud und ohne Zusatzgerät. Die Uhr liest nur, sie steuert nichts. Sechs Werte mit animierten Symbolen:

SlotAnzeige
SOLARaktuelle PV-Leistung – Sonne mit rotierenden Strahlen
AKKULadestand in % – Batterie mit Füllstand (grün/gelb/rot)
LADUNGLade-/Entladeleistung – Blitz (grün = laden, orange = entladen)
HAUSHausverbrauch – Häuschen mit leuchtendem Fenster
NETZNetzleistung – Strommast (rot = Bezug, grün = Einspeisung)
ERTRAGGesamtertrag in kWh – Ertragsbalken in Gold

Ab Werk ist die Seite für Anker-Solix-Speicher vorkonfiguriert (Solarbank Max AC, Solarbank 4 E5000 Pro). Ältere Solarbank-Modelle (1/2/3, E1600, E2700) und das Power Dock bieten keine lokale Schnittstelle. Für andere Geräte mit Modbus TCP ist jeder Slot frei konfigurierbar (Register, Datentyp, Faktor) – die Werte stehen in der Modbus-Dokumentation des Geräts.

Anker Solix anbinden

  1. Anker-App → Reiter «Geräte» → Solarbank → Zahnrad → «Drittanbieter-Steuerung» → Schalter «Modbus TCP» aktivieren → angezeigte IP-Adresse notieren.
  2. Webinterface der Uhr → Einstellungen → Energie → Geräte-Adresse eintragen (z. B. 192.168.1.60). Alles andere ist vorausgefüllt – Speichern.
  3. Optional «Detailseiten mit Chart und Icon» aktivieren.
  4. Zurück zur Übersicht → bei «Seiten & Anzeigedauer» die Dauer für Energie setzen → Speichern.

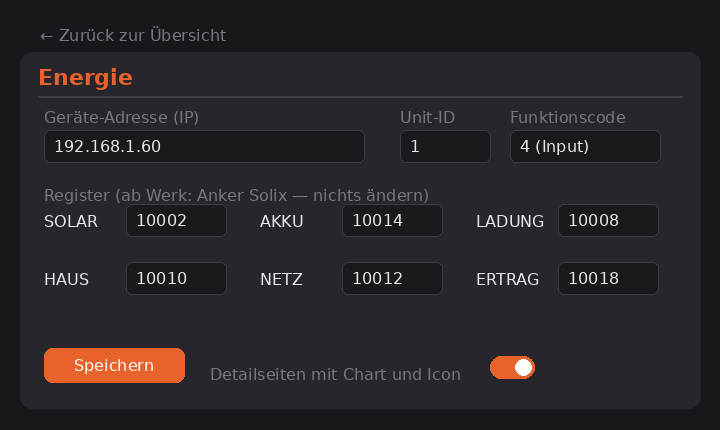

Energie-Einstellungen: nur die IP eintragen
Energie-Einstellungen: nur die IP eintragen

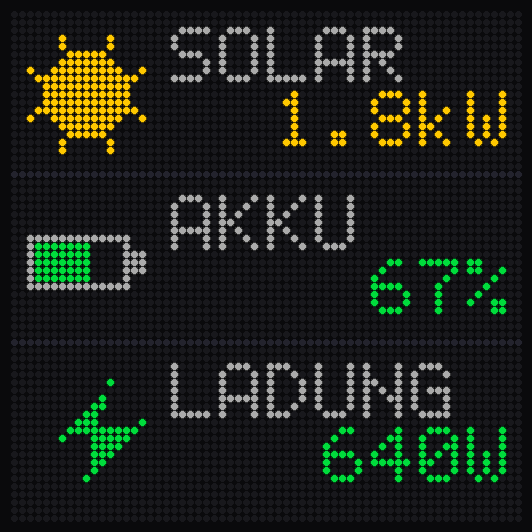

Die Energie-Seite auf der Uhr
Die Energie-Seite auf der Uhr
Hinweis: Option in der Anker-App ausgegraut? Dann ist die Solarbank offline, Teil einer Powerstation oder die Geräte-Firmware zu alt. Tipp: der Solarbank im Router eine feste IP zuweisen, sonst kann sich die Adresse nach einem Neustart ändern.
